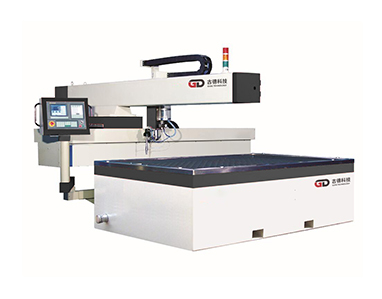

水刀切割机在切割时，凭证数控指令切割所行走的轨迹蹊径是理论尺寸，现实切割下来尺寸会保存一点偏移，这是由于切割时保存割缝，割缝是切割时消耗的部分，因此若是不举行几何尺寸赔偿，现实切割下来的零件尺寸外轮廓部分长度偏向会变小内轮廓尺寸会变大（双边恰恰相差割缝宽度，单边相差割缝的一半）。好比我们要切割一个φ100mm的圆形工件，水束直径为φ1m，那么水刀的切割轨迹则凭证一个直径为φ101mm的圆形轨迹切割（切割运动轨迹是切割水束中心所走过的轨迹，CAD/CAM软件里天生的G代码所批注的运动坐标，就是切割运动轨迹的坐标），而不是φ100mm的圆；若是运动轨迹为φ100mm的话，最终切割出来的工件的直径只有φ99mm，周边比要求的φ100mm小了一个切割半径（即切割水束的半径）。为了赔偿这少掉的切割半径，在CAD/CAM软件里需要将运动轨迹在工件尺寸的基础上再加一个切割半径（若是是切割孔，则应减去一个切割半径），即所谓半径赔偿，以便最终能加工出和要求尺寸相一致的加工件。
